双工位净化系统手套箱介绍

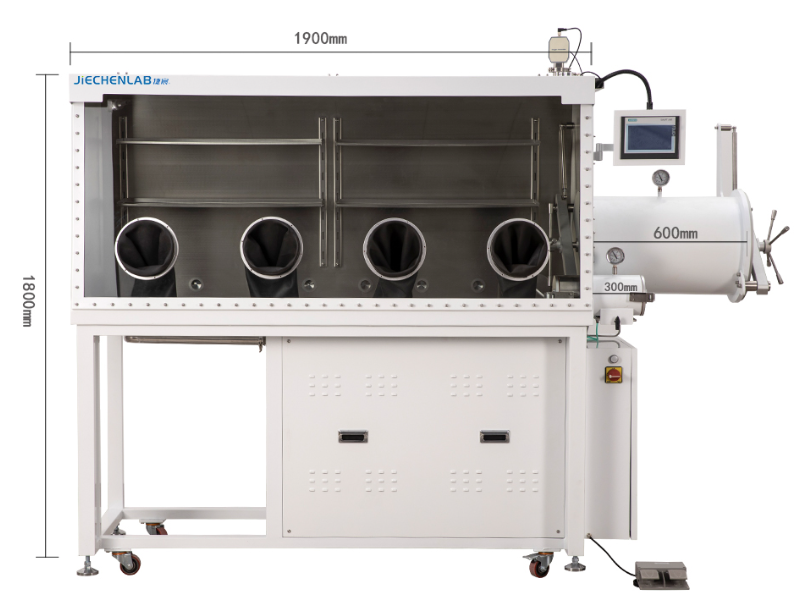

尺寸要求：

（操作箱内）长度：1900mm；深度：760mm；

高度：900mm

（设备整体）长度：2635mm；深度：790mm；高度：

1800mm

放入的设备：

手套箱具体的技术参数要求：

一、手套箱功能

密闭循环

手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧

自动控制再生

除水除氧材料可以再生，再生过程由程序控制

箱体压力控制

手套箱内压力通过 PLC 自动控制, 工作压力+/- 10mbar 内可以自由设定，超出+/- 12mbar

系统自动保护

真空泵自动控制

真空泵要求在系统需要时自动开启

二、主要组成和配置：

集成有封闭的箱体（带有倾斜的操作面安全玻璃单面视窗）、过渡舱、循环净化单元、PLC

控制及触摸屏操作系统、真空系统、显示系统、支架（联体）等

基本配置：

l 1 个 304 不锈钢的箱体，耐酸，厚度 3 mm,箱体便于清洗，不存在死角。

l 1 个不锈钢制成的真空过渡室，直径 377mm，长度 600mm，位于右侧

l 1 个小的过渡室，直径 150mm，长度 300mm，位于右侧

l 1 个带 4 个手套口透明钢化玻璃窗

l 2 副丁基橡胶手套

l 1 套照明系统

l 1 个箱内电源接口

l 1 台真空泵

l 支架脚轮

l 脚踏开关

选件：

l 1 套水探头

l 1 套氧探头

三、主要参数

水氧指标：小于 1ppm；

四、 技术指标

1）手套箱箱体

箱体：材料：304 不锈钢，厚度 3mm 内表面：不锈钢拉丝处理

外表面：喷漆，白色；

内部尺寸：设备总尺寸：1950L×790W×1800Hmm，工作仓尺寸：1900L×760W×900Hmm；

材质：SUS304 不锈钢，厚度：3 mm。密闭性：泄漏率≤0.001Vol%/h。

透明钢化玻璃窗：倾斜的视窗，透明钢化安全玻璃，厚度 8 mm，

玻璃并贴有防腐膜，耐磨，抗腐蚀，透光性好。

手套口：材料为阳极氧化铝，O 型圈密封，直径 220mm，

手套：丁基橡胶，厚度 0.4mm，直径 8” 长度 32” 。

过滤器：规格 0.3 微米，安装于箱体内的净化气体进、出口处各一个

有效清洁手套箱系统内气体环境

搁物架：不锈钢材料，1 个，安置于箱子背部 ，可以上下调节

箱体照明：无紫外线白色光，安装在每块玻璃窗前上方节能、发热量小、亮度高。

接口：备用接口 3 个，DN 40 KF 材质：SUS304 不锈钢；卡盘式快装接口，使用气体或液体能方便、安全地进入箱体内。

电源接口： 1 个（220V）位于手套箱工作仓内，为用电设备提供电源。在手套箱里面安装一个电源排插，有三组孔位，。每一组孔位有二线和三线两种擦口。

脚踏开关：控制箱体的气体补充和排空，安置于箱体下方,微调工作仓内压力。

手套箱机架：碳钢喷塑，一体式；配活动脚轮和可升降支撑脚；可转移手套箱。

真空表：机械式表盘显示，测量过度舱和工具过度舱的真空度，WIKA 德国。

2）过渡舱

大过渡舱

位于箱体右侧；直径 377mm×600mm 材质：SUS304 不锈钢；

密闭性：泄漏率≤0.01Vol%/h。

滑动托盘，304 不锈钢舱门：双门，阳极氧化铝材料，厚度 10mm，竖直操作，带提升机构。压力表：模拟显示，电磁阀触摸屏自动操作

小过渡舱

尺寸：直径 150mm，长度 300mm，进入手套箱部分长度 100 mm 材料：304 不锈钢 表面：内表面为拉丝处理，外表面喷漆（白色）舱门：双门。压力表：模拟显示，手动阀手动操作。

3）气体净化循环系统

净化柱：功能：气体密闭，除水、除氧 (循环能力 90m3/h)；

容器材料：304 不锈钢

净化材料：铜触媒：5 kg 分子筛：7.0kg

净化能力：除氧：60L

除水：2Kg, 水

氧指标：小于 1ppm（空箱）

循环系统：工作气体：氮气、氩气

循环能力：集成风机流量 90m3/h

再生: 操作：PLC 自动控制再生过程。再生气体：工作气体与氢气混合气体，

阀门:主阀：DN 40 KF，电气动角阀 。 控制阀：电磁阀 (黄铜)

4）控制系统：

功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子 PLC 触摸屏。

5）压力控制：控制箱体、过渡舱的压力工作压力+/- 10mbar 内可以自由设定，超出+/- 12mbar 系统自动保护；

6）脚踏板：控制箱体压力，方便操作升压和降压

7）显示系统：采用西门子 PLC 触摸屏 PT177，显示运行状态，箱体压力、系统记录等

8）真空系统控制情况

真空泵 流量 8m3/h，极限真空度≤2x10-1pa。可手动或通过 PLC 启动，流量 8m3/h，可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-1pa

9）手套箱附件

氧探头：HT,进口美国品牌 AII 最大精度±0.1ppm，采用 ZrO2 传感器，0-1000PPM 显示数值，漂移度低。

水探头：进口Michell(England)（世界知名品牌）应用范围广，0-1000PPM 显示数值，漂移度低

水、氧指标：水、氧分析仪测量数据需要显示出来，超过设定值需报警。

五．验收标准：在标准状况下，一个标准大气压，99.999%的惰性气源，并空箱运转下，水氧指标小于 1 ppm，箱体泄漏率≤0.001Vol%/h。
