捷宸手套箱技术方案

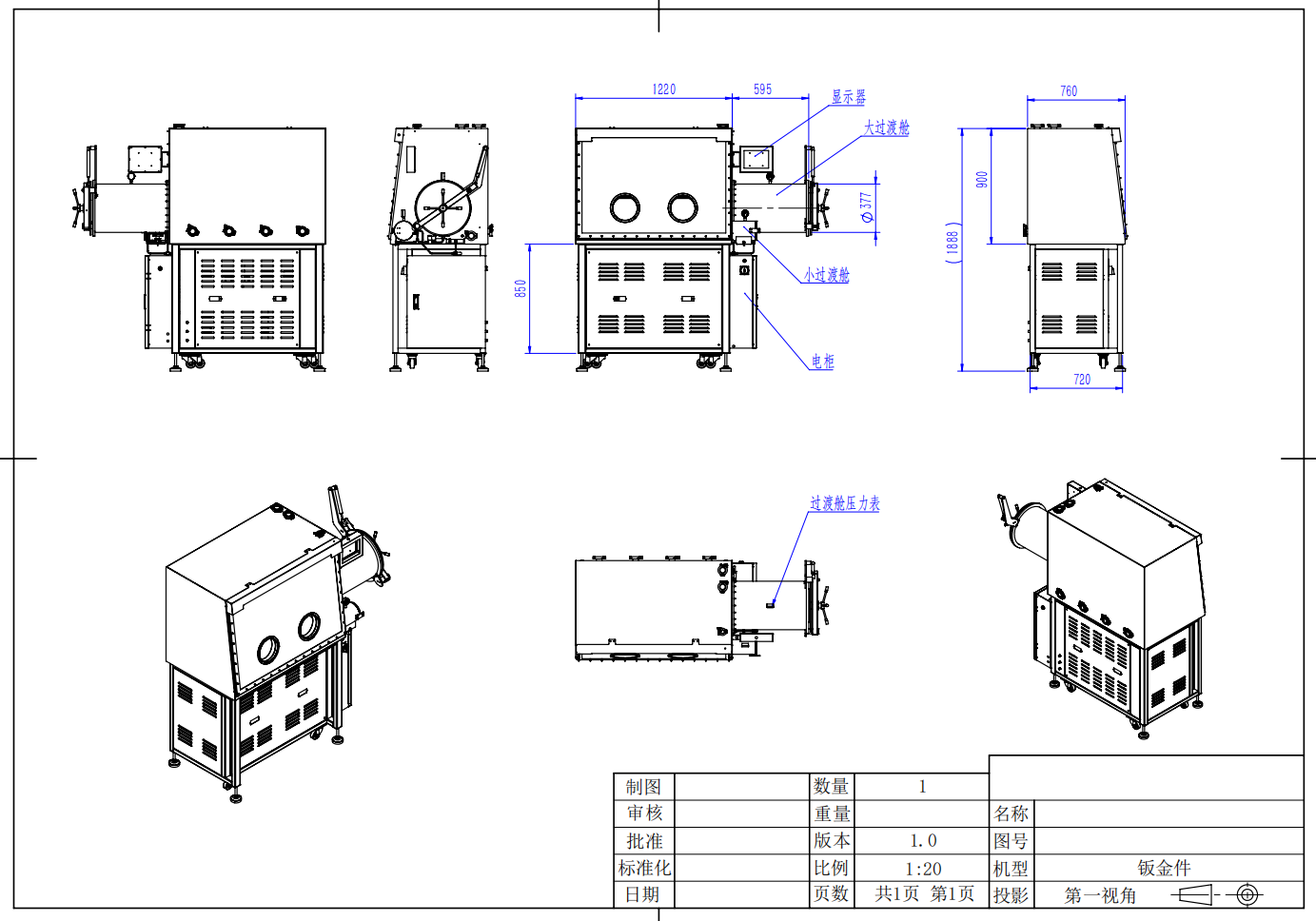

图纸如下：
（盗图必究）

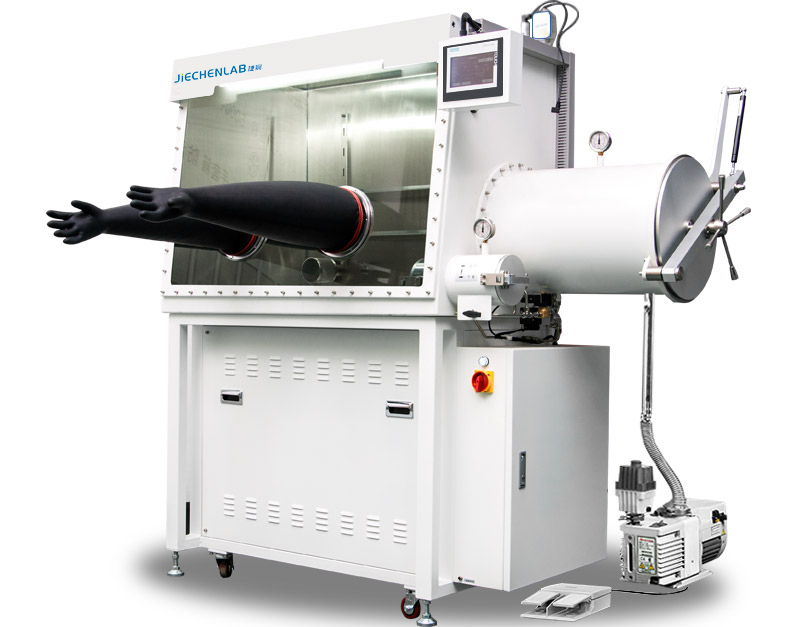

功能介绍：单工位，单面操作，集成有单柱净化单元，PLC 控制及触摸屏操作，真空泵，支架，一个封闭的箱体。带有倾斜的操作面和可拆卸的安全玻璃前窗. 在标准 状况下，即 20℃恒温，一个标准大气压，99.999%的惰性气源，水氧指标小于 0.1PPM
二、手套箱功能：
l 密闭循环
手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧
l 自动控制再生
除水除氧材料可以再生，再生过程由程序控制
l 自动清洗
手套箱内的气氛置换通过自动控制的清洗阀门完成
l 箱体压力控制
手套箱内压力通过 PLC 自动控制, 工作压力+/- 15mbar 内可以自由设定，超出 +/- 16mbar 系统自动保护
l 真空泵自动控制
真空泵要求在系统需要时自动开启
三、主要组成和基本配置：
尺寸要求： （操作箱内）长度：1220mm；深度：760mm；高度：900mm
（设备整体）长度：1935mm；深度：790mm；高度：1800mm
集成有封闭的箱体（带有倾斜的操作面和可拆卸的安全玻璃前窗）、过渡舱、循环净化单 元(单柱) 、PLC 控制及触摸屏操作系统，真空系统、显示系统、支架等。
包括
l 1个 304 不锈钢的箱体，耐酸，厚度 3 mm，
l 1 个不锈钢制成的大过渡舱，直径 377mm ， 长度 600mm ，右侧
l 1 个小的过渡舱，直径 150mm ，长度 300mm ，右侧
l 1 个带 2 个手套口的前窗
l 1副丁基橡胶手套
l 1套照明系统
l 1 台高性能的循环风机
l 1 套净化系统
l 1 台真空泵
l 1 套 PLC 控制及触摸屏操作系统
l 6 个盲板法兰
l 1 套水分析仪
l 1 套氧分析仪
l 1个支架脚轮
l 1 个脚踏开关
四、 主要参数：
水氧指标：小于 0.1PPM
泄漏率：0.001vol%/h；
五、 关键部件来源
核心零部件 | 品牌 |
PLC | SIEMENS (Germany) 西门子 |
控制系统 | SIEMENS (Germany)西门子 |
304不锈钢箱体 | AGS(China) |
风机 | DARGANG (Taiwan) |
铜触媒 | BASF (Germany) UOP (American) |
分子筛 | UOP (American) |
电磁阀 | BURKERT Germany |
真空挡板阀 | 九天 |
水分析仪 | Michell(England) |
氧传感器 | HT |
照明灯 | Philips (Netherlands) |
真空泵 | TURBO-8D |
六、 技术指标：
1）手套箱箱体
l 箱体：
材料：304 不锈钢，厚度 3mm 内表面：不锈钢拉丝处理
外表面： 喷漆，白色
箱体尺寸： 长度：1220mm ，深度：760mm ，高度： 900mm
l 手套口：材料为铝合金，O 型圈密封， 自润滑性能好，易于维护，且密封性能好
l 手套： 丁基橡胶 ，直径 8” ，长度 32”
l 高效过滤器 ： 规格 0.3 微米，1 个气体入口和 1 个气体出口
l 搁物架： 不锈钢材料，内置 3 层
l 箱体照明：LED 灯，安装在每块玻璃窗前上方
l 接口： 备用接口 10 个，电源接口2 个 （220V）
2) 大过渡舱
l 过渡舱（箱体右侧）
尺寸：直径 377mm,长600mm材料：304 不锈钢
表面：内表面为拉丝处理
l 附件
滑动托盘：304 不锈钢
舱门：双门，铝合金材料，阳极氧化处理，厚度 10mm ，竖直操作，带提升机构 压力表：模拟显示
l 控制
电磁阀触摸屏自动操作，
3) 小过渡舱
l 过渡舱 （箱体右侧）
尺寸直径 150mm，长度 300mm，进入箱体部分长度为 100mm 材料：304 不锈钢 表面：内表面为拉丝处理
舱门：双门，扣式，带平移托盘 压力表：模拟显示
l 控制
手动阀手动操作
4）气体净化循环系统
l 净化柱
功能：气体密闭，除水、除氧 容器材料：304 不锈钢
净化材料：铜触媒：5kg ，分子筛：7kg 净化能力：除氧：60L ，除水：2Kg
水氧指标：小于 0. 1ppm
l 有机溶剂吸附筒
l 循环系统
工作气体：氮气、氩气（气体纯度 99.999%）
循环能力：集成风机流量 90m³/h ，加装变频 l 再生
操作：PLC 自动控制再生过程
再生气体：工作气体与氢气混合气体，(氢气 5-10%) l 真空泵
规格： ≥10m³/h ，旋片泵，带油雾过滤器 ，气振控制，包含油雾过滤及真空泵托盘 l 阀门
主阀：DN 40 KF ，电气动角阀
控制阀：电磁集成阀 (不锈钢集成阀座，单柱为六个阀集成) 电磁阀集中控制减少阀门接 头管道，降低泄露率
5）控制系统：
l 功能：包括自诊断、断电自启动特性，具有压力控制和自适应功能； 自动 控制、循环控制、密码保护；单元控制采用西门子 PLC 触摸屏。
l 压力控制： 控制箱体、过渡舱的压力，箱体工作压力+/- 15mbar 内可以自 由设定，超出+/- 16mbar 系统自动保护；
l 脚踏板: 控制箱体压力，方便操作升压和降压
6）显示系统：采用西门子 PLC 触摸屏，显示运行状态，箱体压力、系统记录等
7）真空系统控制情况
真空泵，可手动或通过 PLC 启动，流量≥10m³/h ，可对过渡舱抽真空， 持箱体压力平衡，真空泵极限真空度≤5x10-3 mbar
8）水分析仪
测量测量范围：0～1000ppm，
9）氧分析仪
测量范围： 0～1000ppm
精度：0. 1ppm
七、验收标准：
在标准状况下，即 20℃恒温，一个标准大气压，99.999%的惰性气源，水、氧指标小 于 0.01 ppm ，泄漏率＜0.001vol%/h。
