实验室岩石陶土样品研磨前处理解决方案

岩石和陶土都属于硬度较高的物料，要想在实验室将其粉碎研磨至微米级别，需要借助仪器设备来完成。

实验室行星式球磨机对于硬脆性的样品有着良好的研磨效果，我们可以使用它来达到精细研磨岩石和陶土的效果。下面就来看看行星式球磨机研磨岩石和陶土的过程及结果报告。

岩石陶土研磨解决方案

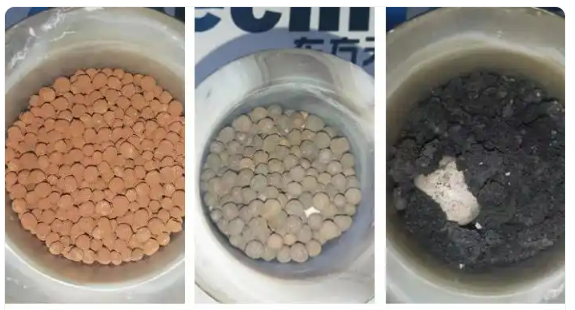

样品研磨前形态

适配研磨套件

红陶土：100ml的天然玛瑙材质球磨罐，氧化锆球(20mm球1个、10mm球12个、5mm球20个)

黑陶土：100ml的天然玛瑙材质球磨罐，氧化锆球(20mm球1个、10mm球12个、5mm球10个、3mm球50个)

岩石：100ml的天然玛瑙材质球磨罐，氧化锆球(20mm球1个、10mm球12个、5mm球20个)

研磨方式：干法球磨

研磨时间：陶土12分钟、岩石40分钟

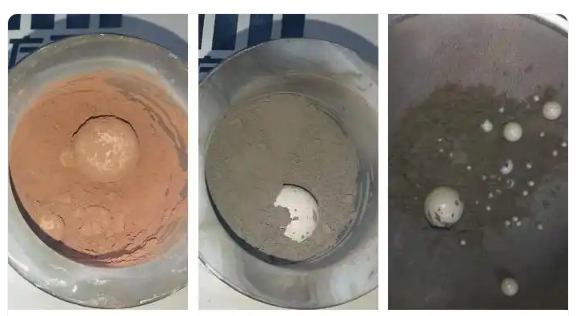

样品研磨后形态：

研磨过程及结果：

红陶土：将大约15g红陶土样品和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2000rpm(球磨罐自转转速约为700rpm)，正转运行2分钟，然后反转运行2分钟，循环3次。

12分钟后，将研磨完成的红陶土样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50为9.218μm，D90为48.44μm。

黑陶土：将大约30g黑陶土样品和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2000rpm(球磨罐自转转速约为700rpm)，正转运行2分钟，然后反转运行2分钟，循环3次。

12分钟后，将研磨完成的黑陶土样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50为15.44μm，D90为59μm。

岩石：将大约30g岩石样品用木锤砸碎至1cm以下，让后将其和配置好的不同体积大小的氧化锆球一起放入玛瑙球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为2200rpm(球磨罐自转转速约为750rpm)，正转运行5分钟，然后反转运行5分钟，循环4次。

40分钟后，将研磨完成的岩石样品从球磨罐中取出，研磨后样品用粒度分析仪检测，中位粒径D50为5.264μm，D90为31.03μm。
